Kettenanker für Flyerkette BL866FB
Produktinformationen "Kettenanker für Flyerkette BL866FB"
Kettenanker passend zu FB-Flyerkette DIN ISO 4347, Typ BL866FB, Gesamtlänge 286 mm, Gewinde M24x1,5 mm - Gewindelänge 193 mm, Ausführung gemäß FB-Zeichnung: AB-BL866FB-286/193
Eigenschaften "Kettenanker für Flyerkette BL866FB"
| Bolzendurchmesser (mm): | 9,53 |
|---|---|
| Teilung (mm): | 25,40 |
Zubehör

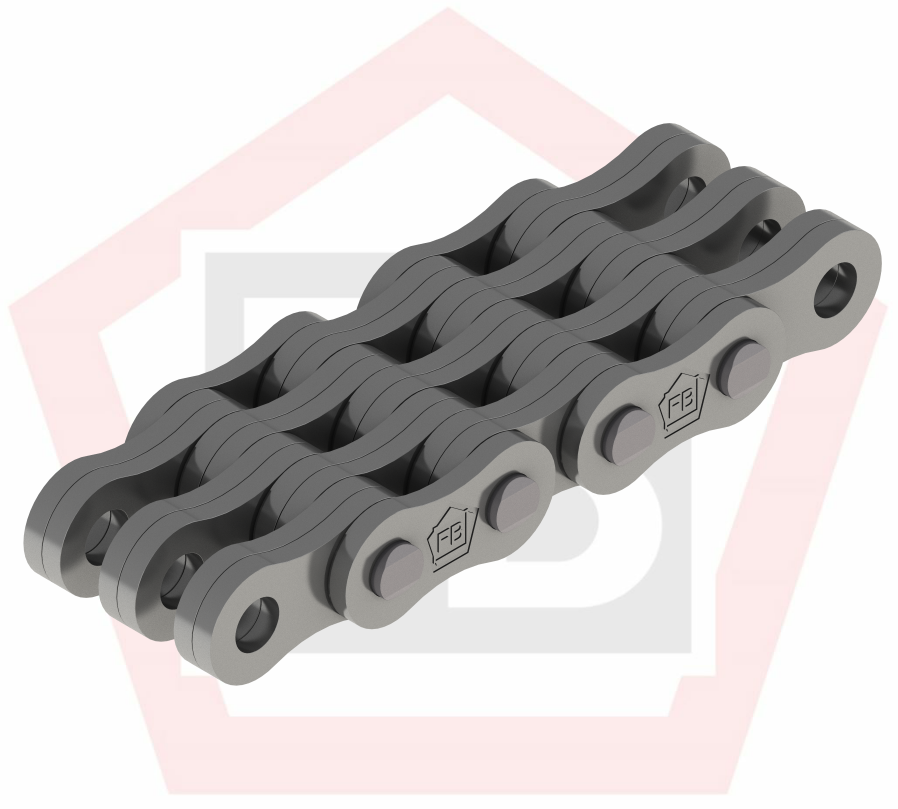

Flyerkette BL866FB
Flyerkette DIN ISO4347:2018 - 01, Typ BL866 / LH1666, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Bolzenlänge 53,6 mm max., Laschenkombination 6x6, Laschenhöhe 24,1 mm max., Laschenstärke 4,09 mm max., Mindestzugfestigkeit nach DIN 253,6 kN, getestet e Bruchkraft 34 2 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt

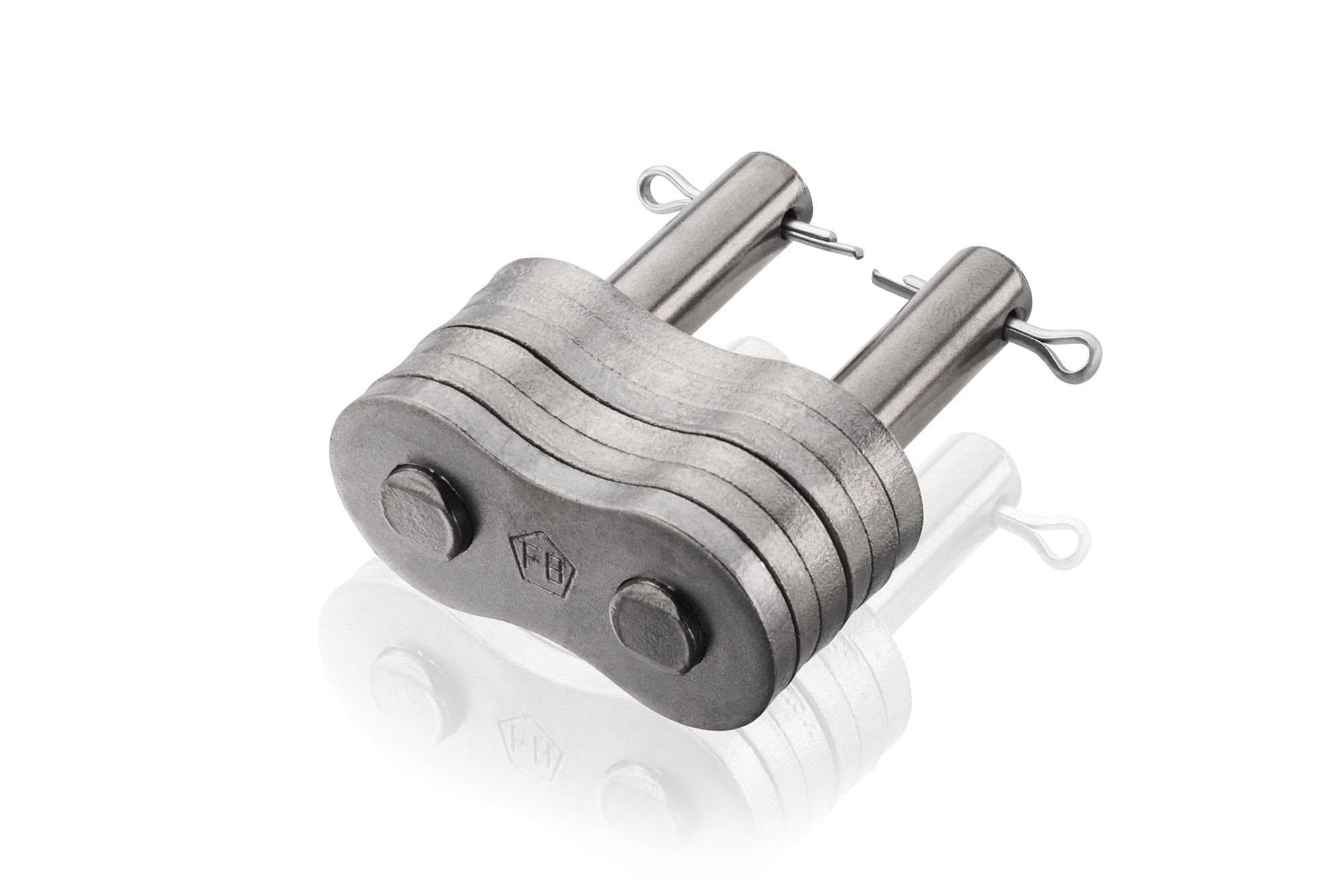

Splintglied BL866FB / LH1666FB
Verbindungsglied passend zur Flyerkette BL866FB nach DIN ISO4347:2018 - 01, inkl. Splint
Splintbolzen BL866FB
Abstand zwischen den Splintbohrungen:
58,2
|
Bolzendurchmesser (mm):
9,53
|
Bolzengesamtlänge (mm):
69,10
Splintbolzen passend zu Flyerkette BL866FB nach DIN ISO 4347, schwere Reihe, Bolzengesamtlänge ___ mm, Bohrungsteilung ___ mm, Abstand zwischen den Splintbohrungen ___ mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 9,53 mm, inklusive Sicherungssplinte
Bitte wählen Sie oben die gewünschte Bolzenlänge. Diese ergibt sich aus dem relevanten Maß des Abstands zwischen den Splintbohrungen.
