Werksnormflyerketten von FB Ketten
- FB-Flyerketten und Kettenanker (auch Ankerbolzen genannt) erreichen Bruchkräfte und Dauerfestigkeiten, die weit über den Standardanforderungen liegen.
- präzise Laschenstanzung, optimierte Presssitze, hochfeste Werkstoffe und Wärmbehandlungen
- Die Chargenrückverfolgbarkeit anhand individueller Fertigungsnummern ist gewährleistet
- FB-Flyerketten sind CE-Konform
- Mit jeder Lieferung ist ein individuelles Testzertifikat optional verfügbar
FB-Werksnormkette , Typ L, Teilung 19,05 mm, Bolzendurchmesser 6,45 mm max., Laschenkombination 6x6 + mittig montierte 4 mm Kunststofflasche, Laschenhöhe 18,3 mm max., Laschendicke 2,3 mm max., Bolzenlänge 35,8 mm max., Gesamthöhe 21,3 mm, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
FB-Werksnormkette, Typ A, 15,875 mm, Bolzendurchmesser 5,95 mm max., Laschenkombination 4x4 + mittig montierte Kunststofflasche, Laschenhöhe 15 mm max., Laschenstärke 2,4 mm max., Bolzenlänge 27,7 mm max., Gesamthöhe 29,5 mm, Gesamtbreite 39,5 mm, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette für Linde Stapler - Nr. 9495080000, Typ B, Teilung 19,05 mm, Bolzendurchmesser 7, 91 mm max., Laschenkombination 2x3 + einseitig mit Extralasche montierte r Kunststoffführung mit Dach, Laschenhöhe 17,8 mm max., Laschenstärke 3,1 mm max., Bolzenlänge 26,4 mm max., Gesamthöhe 42 mm, Gesamtbreite 31,8 mm, FB-Mindestzugfestigkeit 60 kN, getestet 73 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette nach Werksnorm, Typ T, Teilung 19,05 mm, Bolzendurchmesser 7,94 mm max., Laschenkombination 4x4 + mittig montierte Kunststofflasche / -Dach, Laschenhöhe 18 mm, Gesamthöhe 34 mm, Laschenstärke 3,2 mm max., Gesamtlänge Bolzen 35,5 mm, gemäß Zeichnung Kette CESAB BL644KS
Flyerkette für Linde Stapler - Nr. 9495 127000, Typ U, Teilung 19,05 mm, Sonder-Laschenkombination 4x6, Bolzendurchmesser 7, 91 mm max., Bolzen gesamtlänge 36,8 mm max., Laschenhöhe 1 8,1 mm max., Laschenstärke 3, 2 mm max., min. Bruchkraft-FB 124 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette ähnlich DIN ISO 4347, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Bolzenlänge 29,5 mm max., Laschenkombination 3x4, Laschenhöhe 24,1 mm max., Laschenstärke Mittellasche 4,0 mm , Laschenstärke Außenlaschen 3,1 mm, Zwischenlaschen 3,7 mm max., Mindestzugfestigkeit nach DIN 134 kN, getestet 150 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.
FB-Werksnormkette, Typ C, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Laschenkombination 4x4 + mittig montierte 7 mm Kunststofflasche (Kon kav), Laschenhöhe 24,01 mm max., Laschenstärke 4,09 mm max., Bolzenlänge 45 mm, Gesamthöhe 26,7 mm, FB-Mindestzugfestigkeit 210 kN, getestet 222 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
FB-Werksnormkette für Still Stapler, Typ D, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Laschenkombination 4x4 + mittig montierte 7 mm Kunststofflasche (Kon vex), Laschenhöhe 24,01 mm max., Laschenstärke 4,09 mm max., Bolzenlänge 45 mm, Gesamthöhe 28 mm, FB-Mindestzugfestigkeit 210 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette für Linde Stapler - Nr. 9495109000 , Typ P, Teilung 25,4 mm, Bolzendurchmesser 9,6 mm max., Laschenkombination 4x4 + mittig montierte 20 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 57,3 mm max., Gesamthöhe 28,8 mm, FB-Mindestzugfestigkeit 210 kN, getestet 221 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette für Linde Stapler - Nr. 9495116000, Teilung 25,4 mm, Bolzendurchmesser 9,63 mm max., Laschenkombination 4x4 + mittig montierte 24 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 61,5 mm max., Gesamthöhe 29 mm, FB-Mindestzugfestigkeit 210 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.
Flyerkette für Linde Stapler - vergleichbar mit Nr. 9495111000, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Laschenkombination 6x6 + beidseitig montierte Kunststoffführungen, Laschenhöhe 23,6 mm max., Laschenstärke 3,05 mm max., Bolzenlänge 59,8 mm max., Gesamthöhe 46 mm, Gesamtbreite 69 mm, FB-Mindestzugfestigkeit 230 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.
Flyerkette für Linde Stapler - Nr. 9495104000, Teilung 25,4 mm, Bolzendurchmesser 9,4 mm max., Laschenkombination 6x6 + mittig montierte 8,3 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 68,5 mm max., Gesamthöhe 29 mm, FB-Mindestzugfestigkeit 315 kN, getestet 336 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.
Flyerkette für Linde Stapler - Nr. 949511 2000, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Laschenkombination 6x6 (entspricht 9495111000 ohne beidseitig montierte Kunststoffführungen - Giesserei-Ausführung) Laschenhöhe 2 4,1 mm max., Laschenstärke 3, 1 mm max., Bolzenlänge 42,9 mm max., FB-Mindestzugfestigkeit 230 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette für Linde Stapler - Nr. 9495108000, Typ P, Teilung 25,4 mm, Bolzendurchmesser 9,6 mm max., Laschenkombination 8x8 + mittig montierte 7 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 74 mm max., Gesamthöhe 34,8 mm, FB-Mindestzugfestigkeit 412 kN, getestet 436 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
FB- Flyerkette fü r Linde Stapler - Nr. 9495105000, Typ H, Teilung 25,4 mm, Bolzendurchmesser 8,3 mm max., Laschenkombination 4x4 + beidseitig jeweils mit Extralasche montierter Kunststofffü hrung, Laschenhö he 20,5 mm max., Laschenstä rke 3,05 mm max., Bolzenlä nge 52,3 mm max., Gesamthö he 46 mm, Gesamtbreite 59 mm, FB-Mindestzugfestigkeit 140 kN, getestet 157 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Flyerkette für Linde Stapler - Nr. 9495110000, Teilung 25,4 mm, Bolzendurchmesser 8,14 mm max., Laschenkombination 4x4 + einseitig mit Extralasche montierte r Kunststoffführung, Laschenhöhe 20,5 mm max., Laschenstärke 3,05 mm max., Gesamthöhe 45 mm, Gesamtbreite 38 mm, FB-Mindestzugfestigkeit 140 kN, getestet 154 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.

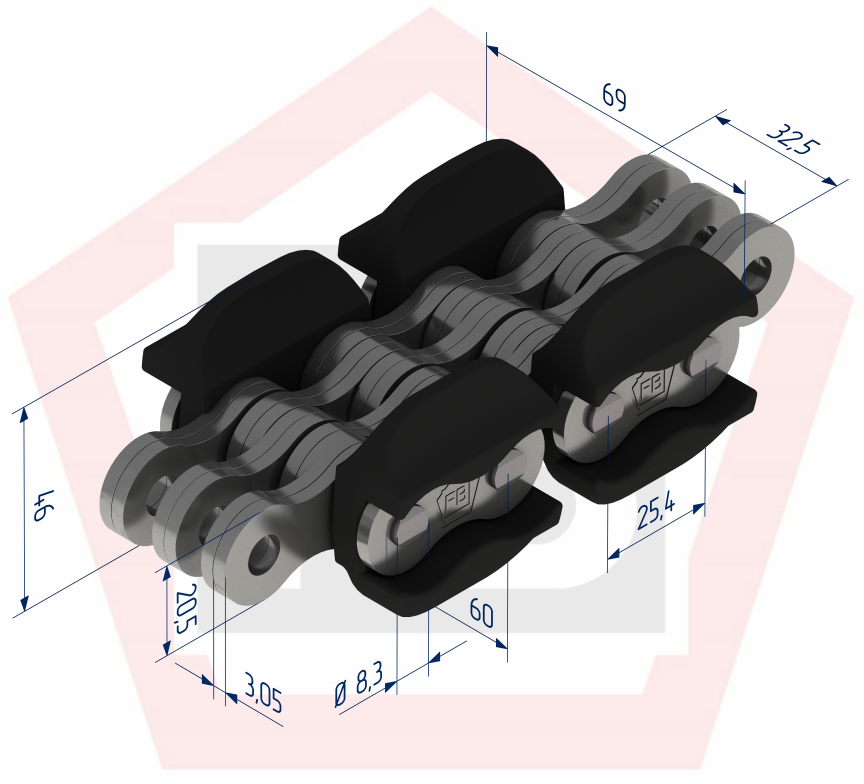

Flyerkette für Linde Stapler - Nr. 9495106000, Typ J, Teilung 25,4 mm, Bolzendurchmesser 8,3 mm max., Laschenkombination 6x6 + beidseitig montierte Kunststoffführungen, Laschenhöhe 20,5 mm max., Laschenstärke 3,05 mm max., Gesamthöhe 46 mm, Gesamtbreite 69 mm, FB-Mindestzugfestigkeit 190 kN, getestet 202 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Werksnorm Flyerkette, Teilung 19,05 mm, Laschenaufteilung 4x4, Bolzendurchmesser 6,5 mm, Gesamtlänge Bolzen 23,1 mm, Laschenhöhe 15,2 mm, Laschendicke 2,42 mm, min. Bruchkraft 71 kN Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.

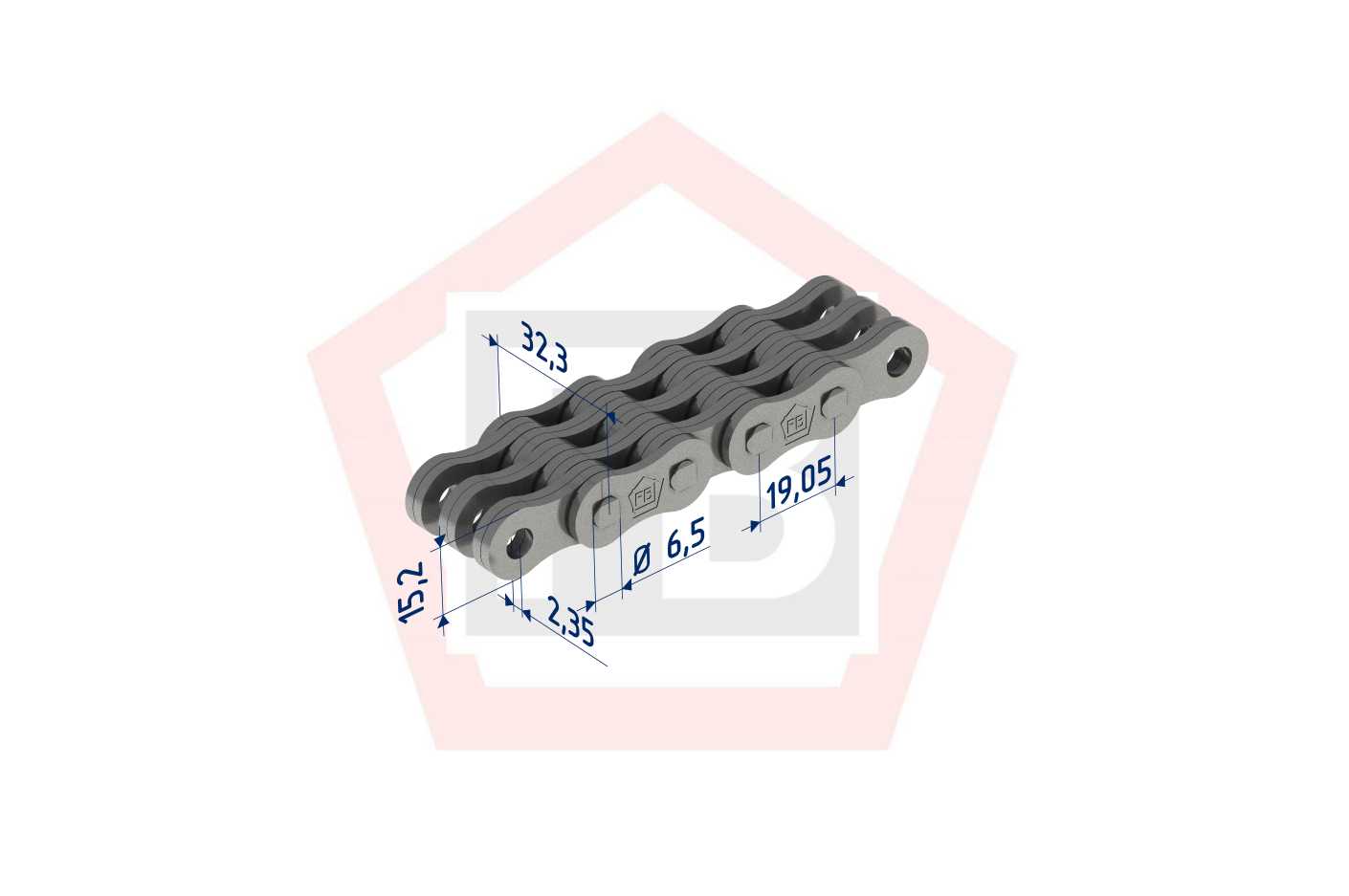

Werksnorm Flyerkette, Teilung 19,05 mm, Laschenaufteilung 6x6, Bolzendurchmesser 6,5 mm, Gesamtlänge Bolzen 32,7 mm, Laschenhöhe 15,2 mm, Laschendicke 2,35 mm , min Bruchkraft 106 kN

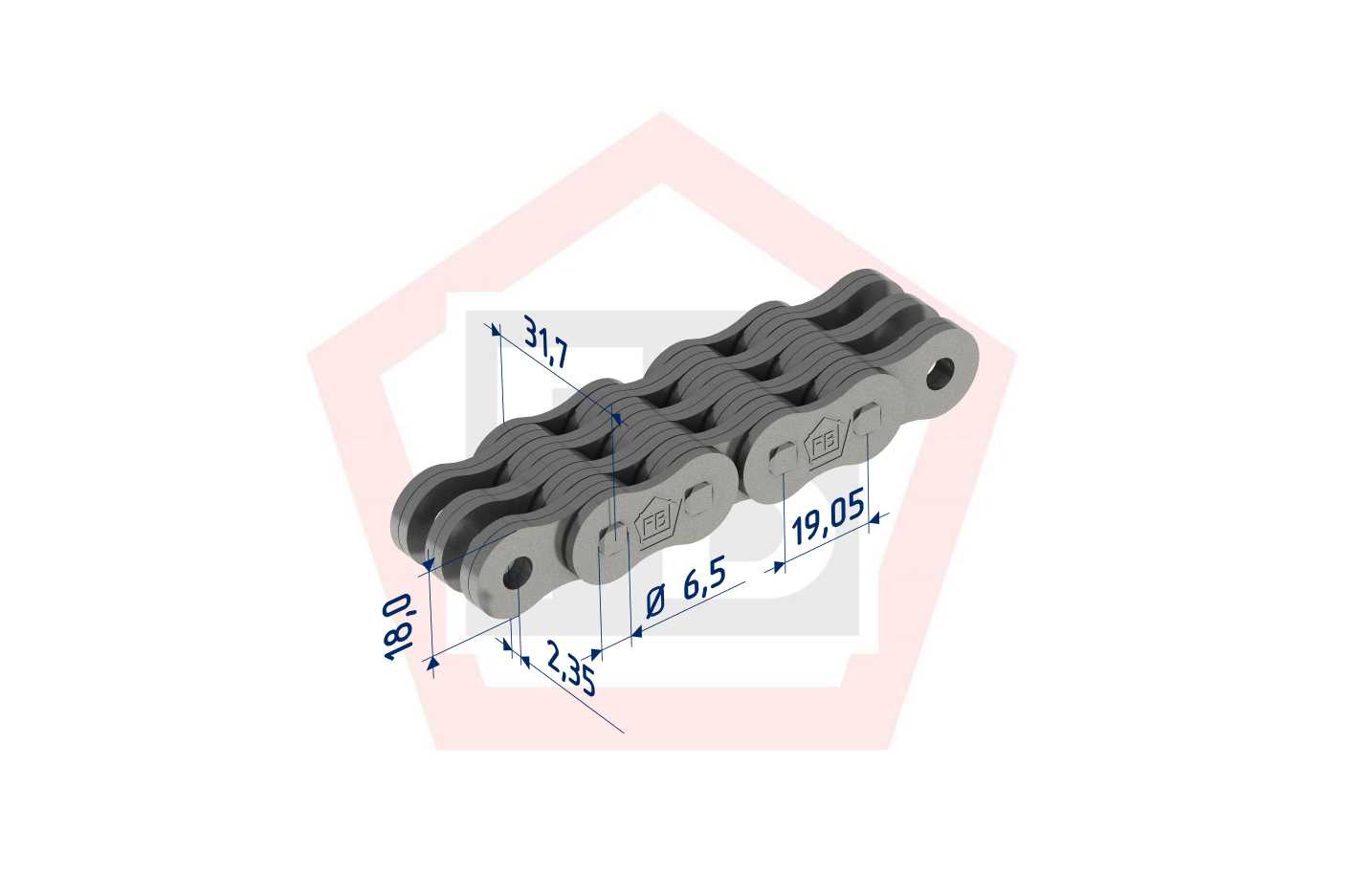

Werksnorm Flyerkette, Typ FU 196 S, Teilung 19,05 mm, Bolzendurchmesser 6,45 mm max., Gesamtlänge Bolzen 31,7 mm max., Laschenkombination 6x6, Laschenpaket 28,8 mm max, Laschenhöhe 18,1 mm max., Laschendicke 2,35 mm max, effektive Länge über 100 x Teilung: 1907 mm Bruchkraft 130,0 kN
FB- Flyerkette fü r Linde Stapler - vergleichbar mit Nr. 9495119000, Teilung 31,75 mm, Bolzendurchmesser 10,2 mm max., Laschenkombination 8x8 + mittig montierter 7 mm Kunststofflasche, Laschenhö he 25,7 mm max., Laschenstä rke 4,45 mm max., Bolzenlä nge 86,7 mm max., Gesamthö he 31 mm, FB-Mindestzugfestigkeit 430 kN, getestet 562 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.

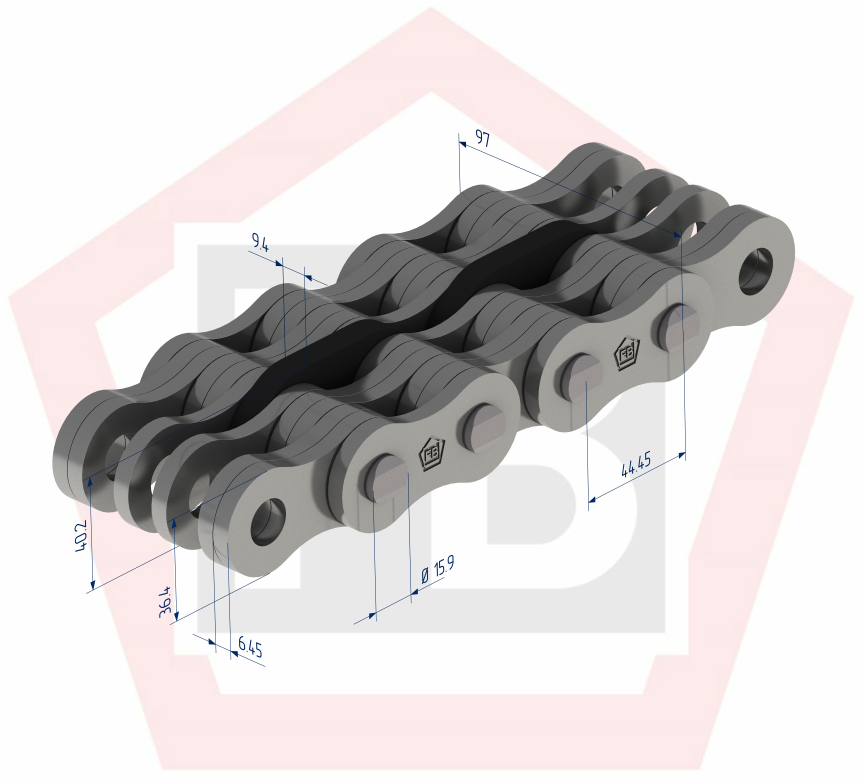

Flyerkette Werksnorm - ähnlich LL2866, Linde 9495123000, Teilung 44,45 mm, Bolzendurchmesser 15,9 mm, Bolzengesamtlänge 97 mm, Laschendicke 6,45 mm, Laschenhöhe 36,4 mm, mittig montierte Führungs-Kunststofflasche Breite 9,4 mm, Gesamthöhe Kunststofflasche 40,2 mm, gemäß FB Zeichnung LL2866CPI

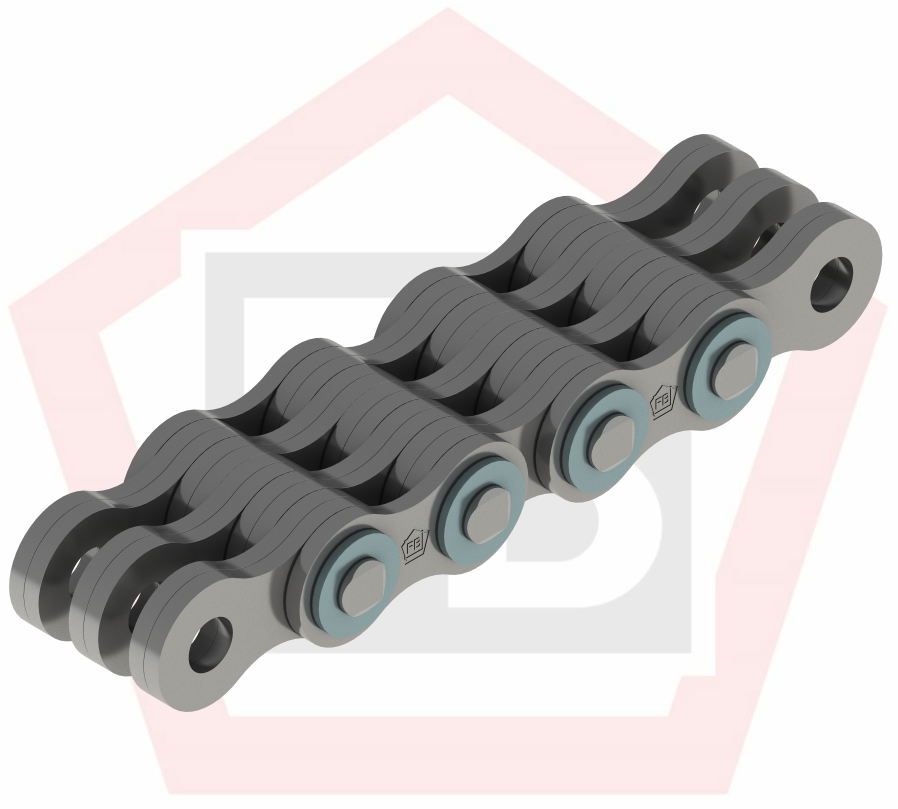

FB-Werksnormkette, Typ N, Teilung 38,1 mm, Bolzendurchmesser 14,63 mm max., Laschenkombination 6x6, Laschenhöhe 33,40 mm max., Laschenstärke 5,0 mm max., Gesamtlänge Bolzen 72 mm max., FB-Mindestzugfestigkeit 510 kN, getestet 549 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt, jeweils am Bolzenende beidseitig eine Unterlegscheibe montiert
FB-Werksnormkette, Typ O, Teilung 50,8 mm, Bolzendurchmesser 17,81 mm max., Laschenkombination 6x6, Laschenhöhe 43,0 mm max., Laschenstärke 6, 0 mm max ., Gesamtlänge Bolzen 87,2 mm max., FB-Mindestzugfestigkeit 819 kN, getestet 918 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt, jeweils am Bolzenende beidseitig eine Unterlegscheibe montiert
